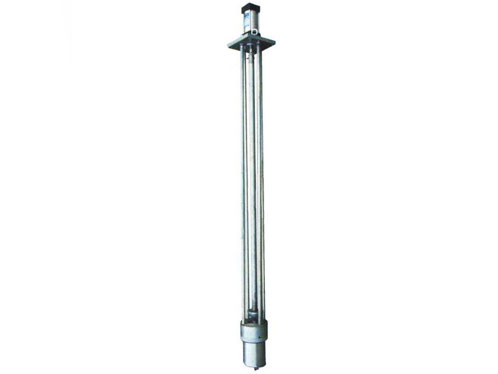

定容下料器由氣缸、吊環螺栓、筒體、軸Ⅰ活塞連環、軸Ⅱ等零部件組成，經我廠改良后的產品其下料精度高、使用壽命長，且密封狀況良好、安裝使用簡單、易于更換。
定容下料器工作原理：無加料命令時，擺動氣缸處在初始位置，此時下料口密封，其進料口敞開，處于進料狀態，當槽控箱發出加料命令時，擺動氣缸選擇90度，帶動芯軸和上下蓋板旋轉同樣的位置，這時上蓋板蓋住了進料口，杜絕了料箱中的料順勢流入，并只允許定容室中的物料順著下料口的打開而卸出。
該產品具有以下特點：
1. 上下兩端的下料口采用線型密封，因此密封性能比較好，所以不飄料。
2. 上下兩端的下料口表面進行了氮化處理，因此提高了密封面的硬度，從而提高了使用壽命。
3. 上下兩端的密封罩設計成錐形，因此在打開和關閉下料口時阻力小，動作迅速，從而定容準確。
4. 氣缸和氣缸法蘭之間采用的是徑向密封，因此提高了密封性能，不容易漏氣，并且維修方便。
5. 下料器控制閥采用的是截止式氣控閥，因此適應環境的能力更強，性能更可靠。
6. 對于尺寸較長的下料器，加粗了拉桿的直徑，增加了導向板的數量，因此增加了下料器的剛度，下料器不變形，下料器在上下動作時，不會出現卡住的現象，從而使下料口在關閉時密封比較嚴實，不會飄料。
7. 結構比較緊湊，設計比較合理，操作比較方便，外觀比較美觀。
定容下料器分為桿式和筒式兩種。桿式定容下料器，其結構由氣缸、料筒、連接板，上、下連接桿，中間連接桿，上、下椎體，十字連接軸，實心連接桿，空心桿等組成。筒式定容下料器與桿式的結構有些差異，由圓筒支撐。
