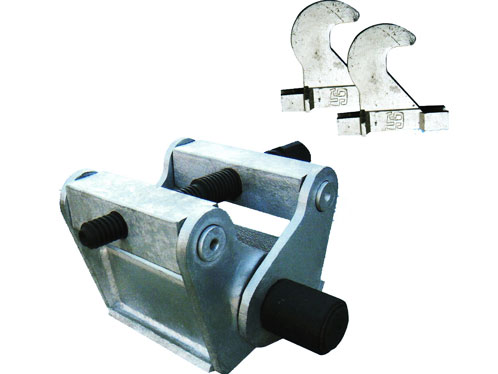

小盒卡具又叫小盒夾具、陽極卡具、螺旋卡具等，是陽極鋁電解槽上部結構的一個重要組成部分，生產過程中配套使用的構件，作用于電解槽上母線與導桿組的快速加緊聯接。在使用時能夾住導桿，當陽極碳塊使用完后，松開螺桿，便能讓其他機構將陽極導桿取出并更換。
小盒卡具技術參數：
工作溫度：>130ºC
沖擊韌性：>120Mpa
螺桿夾緊扭矩：350N.m
尺寸:130~220mm×130~220mm
夾鉤座材質:不低于ZGMn13水韌處理
小盒卡具功能：
陽極夾具的功能有2個：一個是夾持陽極，一個是使陽極導桿貼緊陽極母線。
在鋁電解生產過程中，陽極碳塊組的鋁導桿通過可轉動的卡具固定在水平陽極大母線上;陽極大母線懸掛安裝在提升機構上，提升機構可帶動陽極母線上升或下降，保證陽極與陰極的極距，使電解槽在最佳的工況條件下運行。
小盒卡具注意事項
1、母線提升應遵守電解車間的一般規程。
2、把母線提升框架吊運到需要提升母線的電解槽時應提升到一定高度，防止母線提升框架與槽上部結構相撞。
3、指揮母線提升框架時要平穩下落，分別觀察導桿及卡具的情況是否正常，如有異常，應立即通知指揮人員停止提升，以防發生事故。
4、母線提升過程中應密切注意觀察槽電壓，如有槽壓異常是應及時處理，以免發生事故。
5、母線提升過程中如有陽極上升或下滑時應立即停止抬母線作業，找出原因后方可繼續操作。
6、母線提升過程中若發生陽極效應立即停止抬母線，集中精力處理效應，等效應熄滅后方可繼續作業。
7、母線提升作業中應注意氣閥的開關順序，防止氣缸不能脫離時拉傷天車上2×12.5T電動葫蘆或提升框架。
8、母線提升用的高壓風管應定期更換，操作前應準備好效應棒。
9、母線提升作業完成后將提升框架吊運到指定地點放置。
小盒夾具智能松緊器配合陽極母線提升框架獨立使用，不影響原有陽極母線提升框架的使用效果，在母線提升過程中，原有母線提升框架抱緊導桿后，啟動該自動化裝置，全自動松開母線上固定導桿的小盒夾具，在母線提升完成后，全自動擰緊母線上固定導桿的小盒夾具，將導桿緊固在母線上，完成母線的提升。僅需要2-3人即可完成提升陽極母線，極大提高了提升母線的工作效率，降低工人勞動強度，可全自動提升母線。
小盒卡具的使用操作流程
鋁電解生產過程中需要頻繁更換陽極，因其重量較大，一般是多功能天車使用陽極機構進行吊裝更換，吊裝時需先用卡具將陽極卡緊，該卡具是通過氣缸桿伸出卡緊，即卡緊時氣缸的控制電磁閥的電磁頭處于得電狀態，若此時突然斷電，氣缸迅速收縮會導致卡具脫落，致使陽極件無法吊起或吊起后掉落地面，存在作業效率降低及安全隱患的問題。
